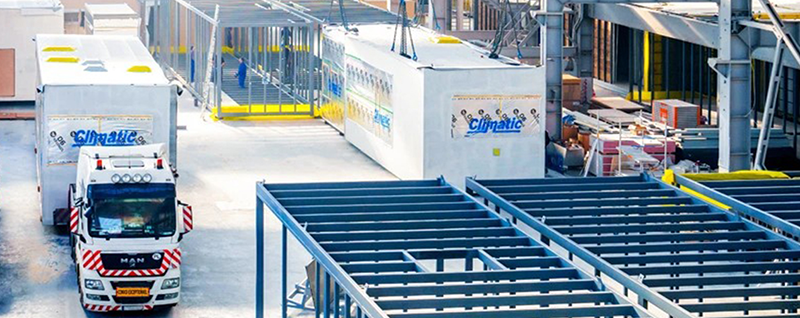

某企業IT服務提供商，專注為各行業客戶提供IT基礎架構、服務器與存儲系統規劃及管理服務，其中包括某知名模塊化建筑制造商。其IT團隊每天支持來自辦公室、制造現場及設計部門的數百位用戶，負責維護關鍵的網絡、虛擬化及數據存儲環境。對于他們而言，能否穩定、安全且具備擴展性地存取數據，是確保CAD/BIM設計流程順暢及核心運營不中斷的關鍵，而網絡鏈路的持續可用性則是這一切的核心保障。

隨著數據量的持續增長、用戶數量的增加以及項目復雜度的不斷提升，該企業IT服務提供商現有的網絡和存儲架構逐漸暴露出瓶頸。原有的傳統網卡缺乏有效的故障冗余和鏈路切換機制，網絡連接穩定性依賴單一設備，導致效率和可靠性接近極限，也暴露出無法忽視的結構性風險——一旦網卡或主機系統發生故障，數據傳輸將直接中斷。

迎接挑戰

主要問題在于，舊有的網絡架構中缺乏專業的鏈路保障設備，傳統網卡成為整個數據傳輸鏈路的單點故障來源。每當主機系統重啟、硬件異常、軟件掛起或性能下降時，就會直接影響共享文件的存取，進而波及設計、制造及辦公室等多個部門。中斷時間最短數分鐘，最長可達數小時。對于高度依賴大型CAD/BIM文件傳輸?shù)脑O(shè)計和制造團隊來說，即使是短暫停擺，也足以導致整個工作流程的停滯。

每一次突發故障，都迫使IT團隊進入“救火模式”，在高壓下緊急修復系統；即便是常規維護，也伴隨著長時間停機的風險。顯然，缺乏冗余保障的網絡架構已無法滿足企業對可靠性、效率和運營連續性的期望。該企業IT服務提供商急需一套具備高可用性、自動容錯機制，并且能夠隨業務增長靈活擴展的網絡支撐解決方案，同時無需全面重構現有架構。

解決方案

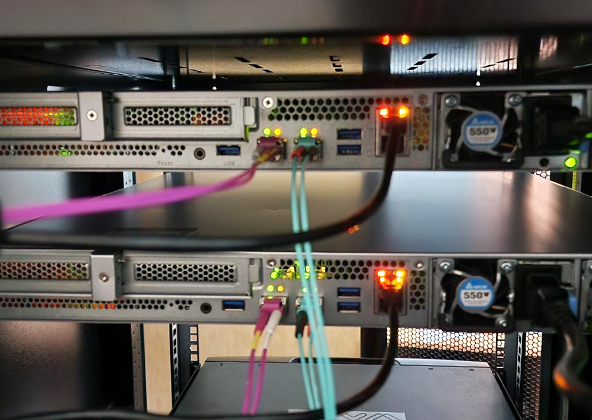

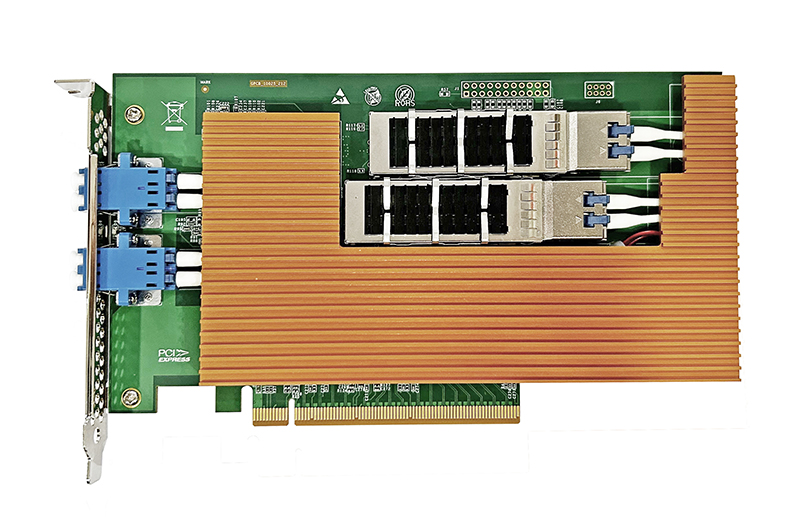

在專業技術合作伙伴的協助下，該企業IT服務提供商為客戶引入了基于光潤通F1102EBPLR-V3.1 Bypass網卡構建的高可用性（HA）網絡架構，配合兩臺高性能服務器和企業級存儲設備，打造了一個完整的數據傳輸和存儲體系。光潤通F1102EBPLR-V3.1作為核心鏈路保障設備，基于Intel? E810-CAM2高性能控制器，搭載雙端口100G速率光纖LC接口，集成10KM單模光模塊，并通過PCI Express 4.0高速主機接口，為所有用戶和應用服務器提供高效、低延遲的數據傳輸通道。

該方案利用光潤通Bypass網卡的三大核心工作模式（正常模式、Bypass模式、Disconnect模式），結合板載看門狗定時器（WDT）控制器，實現智能故障切換。當主機系統出現電源故障、掛起或軟件超時等問題時，網卡將自動切換至Bypass模式，使兩個端口交叉連接，數據繞過故障主機直接在鏈路間傳輸，從而確保網絡連接不中斷。此外，網卡支持軟件可編程的超時間隔（100ms至3276.8s可調），可根據不同業務需求靈活配置，每?jī)蓚€(gè)端口支持獨立旁路操作，進一步增強架構的冗余性。

在網絡架構方面，采用分層流量分流策略，借助光潤通Bypass網卡支持的256條虛擬通道和服務質量（QoS）優化功能，分別承載用戶存取流量、數據備份流量、系統管理流量和HA集群Heartbeat流量，確保各類數據傳輸不互相干擾，保障整體系統運行的穩定性與順暢性。同時，網卡支持的I/O虛擬化技術、直接緩存訪問（DCA）及CPU卸載功能，有效降低了主機資源占用，提升了整體系統運行效率。

結果

引入光潤通Bypass網卡高可用性方案后，該企業IT服務提供商的客戶在數據傳輸與存儲環境的穩定性和可靠性方面實現了顯著提升。設計與制造團隊能夠持續、高效地存取和傳輸大型CAD/BIM文件，不再受到系統無預警中斷的影響，項目進度變得更加順利。對于IT團隊來說，系統更新和維護可以在可控、低壓力的情況下順利完成。通過軟件可編程模式，網卡可以在維護前設置為Bypass模式，無需擔心停機對運營的沖擊，維護完成后再切換回正常模式，整個過程對用戶幾乎沒有感知。

該企業IT服務提供商的IT主管表示：“光潤通Bypass網卡構建的高可用架構使得數據存取和傳輸變得又快又穩定，即使需要維護或遇到突發狀況，用戶幾乎感受不到任何影響，這為我們的核心業務提供了堅實的網絡保障?！?/p>

光潤通Bypass網卡提供了一種兼具高效能、高可靠性與成本效益的高可用性架構。憑借其創新的電源管理、靈活的工作模式和強大的容錯能力，不僅消除了傳統網絡架構的單點故障瓶頸，還保障了企業運營的持續性。此外，憑借100G的高速傳輸性能，光潤通網卡能夠支持企業在業務增長過程中，數據量不斷增加的需求，讓企業能夠在數字化轉型過程中穩步擴展，走向更加成功的未來。
